熱交換器事業 DCHE
あらゆる用途の
省スペース化に貢献
Diffusion-bonded Compact Heat Exchanger (DCHE)は、強度と耐食性に優れたステンレス製で、極低温から超高圧まで幅広い適用範囲を有しています。コンパクト性が求められる船舶や洋上プラットフォーム、いわゆるオフショアプラントが主な用途でしたが、幅広い適用範囲により陸上プラントでも用途を拡大しています。
特長
堅牢でコンパクトな熱交換器
-
ALEXと同等のコンパクト設計が可能でありながら、10倍以上の熱疲労強度を有します。
-
Shell & Tube熱交換器に比べ大幅にダウンサイジングできるため、ユニット全体の最小化とShop Moduleが可能になり、現地工事費高騰リスクを最小化できます。
- Diffusion-bonded Compact Heat Exchanger (DCHE)は、Printed Circuit Heat Exchanger (PCHE)のKOBELCOブランドです。
既存用途・適用可能範囲
560基以上の納入実績、多様な用途、洋上でも適用
＜既存用途＞

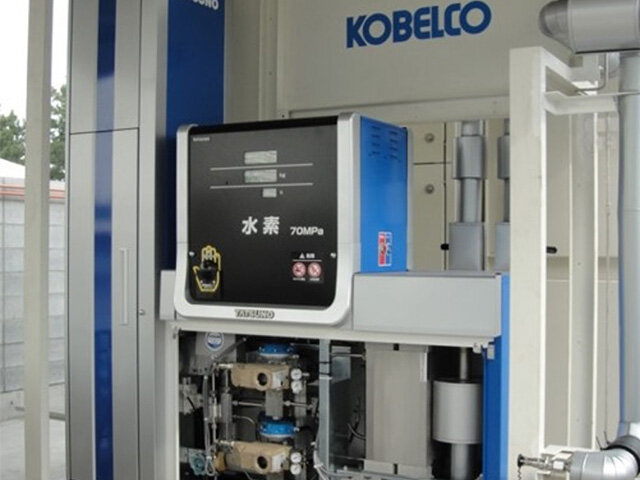

- 水素ステーション：ディスペンサー用プレクーラー（水素を-40℃まで急冷する熱交換器）
- LNGプラント：BOG再液化用熱交換器
- LNG燃料船：FGSS用熱交換器（LNG燃料気化器）
- FPSO：圧縮機アフタークーラー、etc.
＜適用可能範囲＞
- 温度：-260℃～500℃
- 圧力：1,000BarG
- 流体：ステンレスの腐食性が無い流体（Shell & Tubeと同等）
- 条件：連続運転（過大な温度差、サイクリック運転は適用外）
構造
高い強度と大きな伝熱面積
DCHEはALEXと同様の積層型熱交換器ですが、流路の加工方法および接合方法が異なります。化学エッチングにより金属製のプレートを溶かすことで流路を形成し、ろう付より強固な拡散接合により積層プレートを一体化します。単位体積当たりの伝熱面積は1,000m2/m3以上となり、コンパクトで高い強度を有する熱交換器です。
アフターサービス
クリーンな流体を扱う場合、メンテナンスは不要です。
汚れの種類に応じて高圧水、加圧、ケミカル洗浄の提案が可能です。
